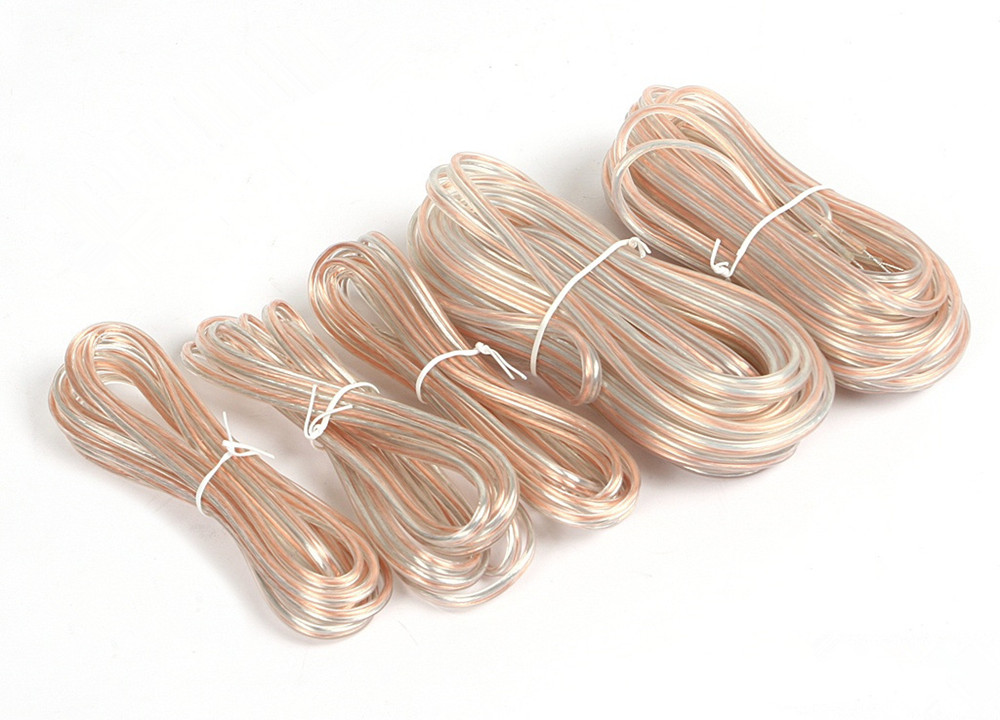

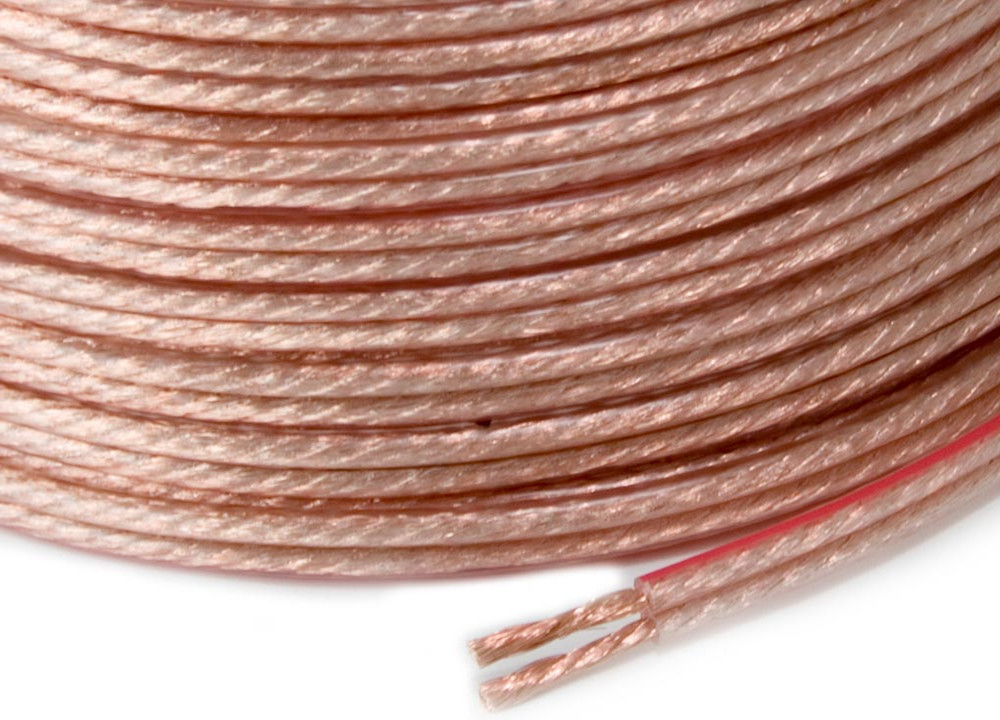

Transparent Audio Cable

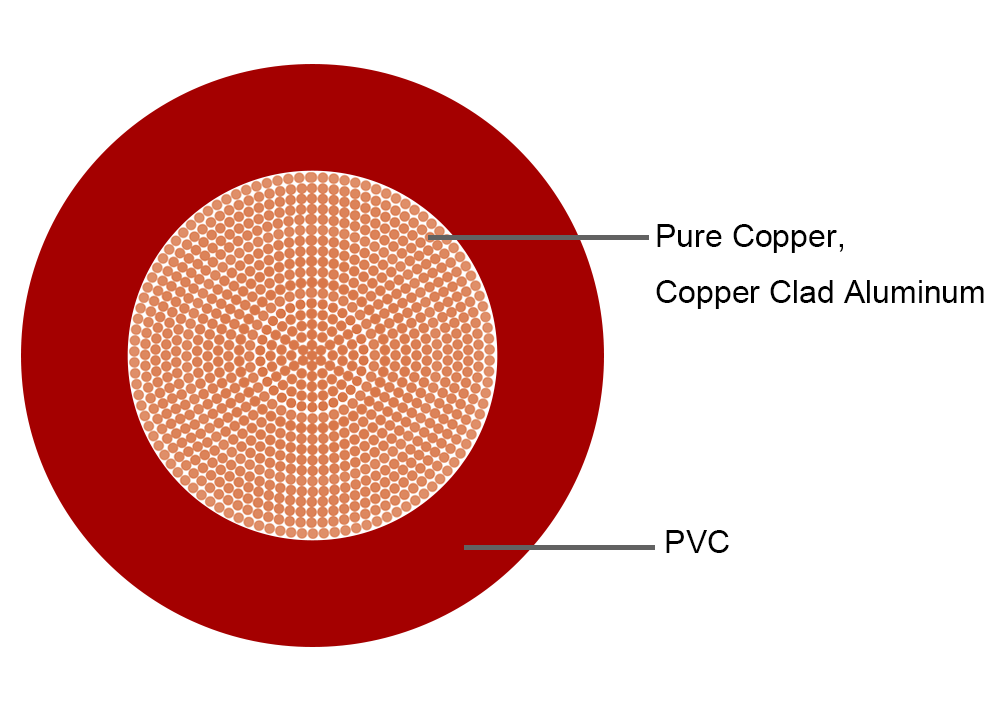

  • Conductor::

    Pure Copper, Copper Clad Aluminum

  • Insulation::

    PVC

  • Temperature Range::

    -30 - 70℃

  • Nominal Voltage: :

    300/500V

  • Test Voltage: :

    2500 V

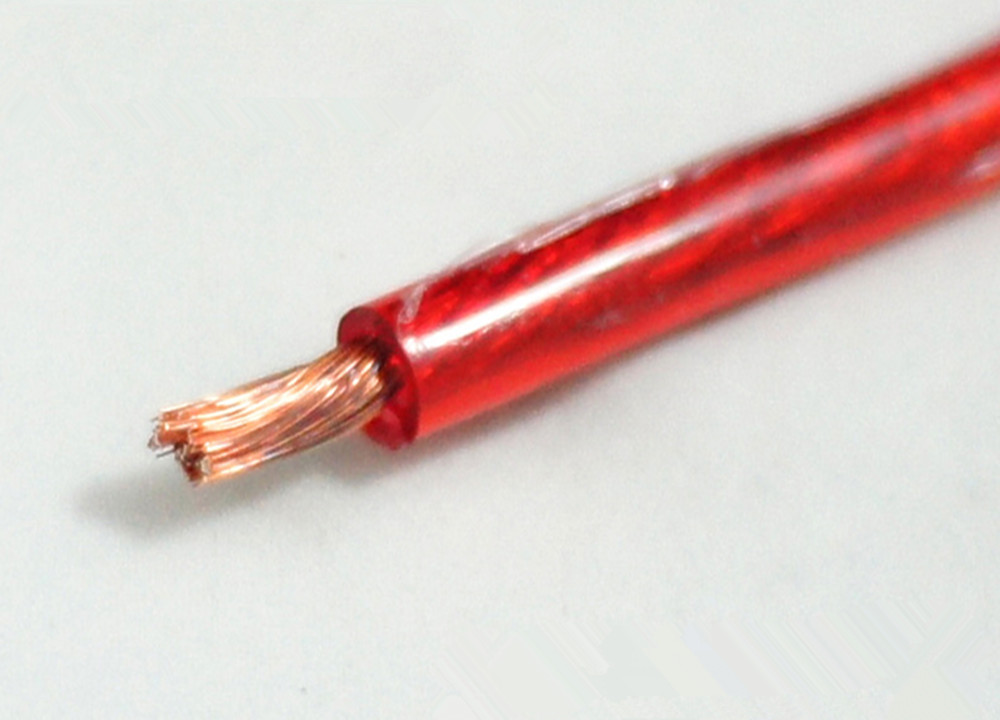

Description Single Core Flexible PVC Insulated Cable
Conductor: Stranded Copper Conductor of Class 5 (Flexible)
Insulation: PVC Compound
Conductor Color Transparent
Temperature Range: -30 - 70℃
Nominal Voltage: 300/500V, 450/750 V
Test Voltage: 2500 V
Minimal Bending Radius: 4D for D < 8 mm   5D for 8 - 12 mm    6D for D > 12
Standard IEC 60552
Dimensions -conductor cross-section Construction of individual conductor External diameter Insulation thickness Conductor resistance at 20 °C Specific. el. resistance of insulation at 70°C Cu weight Cable weight
  nominal min-max. nominal max. min.   approx.
mm² n x mm mm mm Ω/km MΩ/km kg/km kg/km
0,5 16 x 0,20 2,1 - 2,5 0,6 39,0 0,013 4,8 10
0,75 24 x 0,20 2,2 - 2,7 0,6 26,0 0,011 7,2 12
1 32 x 0,20 2,4 - 2,8 0,6 19,5 0,010 9,6 14
1,5 30 x 0,25 2,8 - 03,4 0,7 13,3 0,0100 14,4 20
2,5 50 x 0,25 3,4 - 04,1 0,8 7,98 0,0095 24,0 32
4 56 x 0,30 3,9 - 04,8 0,8 4,95 0,0078 38,4 46
6 84 x 0,30 4,4 - 05,3 0,8 3,30 0,0068 57,6 65
10 80 x 0,40 5,7 - 06,8 1,0 1,91 0,0065 96,0 115
16 128 x 0,40 6,7 - 08,1 1,0 1,21 0,0053 153,6 170
25 200 x 0,40 8,4 - 10,2 1,2 0,780 0,0050 240 260
35 280 x 0,40 9,7 - 11,7 1,2 0,554 0,0043 336 360
50 400 x 0,40 11,5 - 13,9 1,4 0,386 0,0042 480 515
70 356 x 0,50 13,2 - 16,0 1,4 0,272 0,0036 672 710
95 485 x 0,50 15,1 - 18,2 1,6 0,206 0,0036 912 940
120 614 x 0,50 16,7 - 20,2 1,6 0,161 0,0032 1152 1180
150 765 x 0,50 18,6 - 22,5 1,8 0,129 0,0032 1440 1600
185 944 x 0,50 20,6 - 24,9 2,0 0,106 0,0032 1776 2100
240 1225 x 0,50 23,5 - 28,4 2,2 0,0801 0,0031 2304 3015

Coresx nominal cross-section Insulation colours Conductor struture External diameter Conductor resistance at 20℃ Inductance Cu weight Cable weight
    nominal approx. max. approx.   approx.
N x mm²   n x mm mm Ω/km [µH/m] kg/km kg/km
2 x 0,5 Red/black 16 x 0,20 2,4 x 4,8 390 0.58 9,6 21
2 x 0,75 Red/black 24 x 0,20 2,5 x 5 260 0,57 14,4 29
2 x 1 Red/black 32 x 0,20 2,6 x 5,2 19,50 0.56 19,2 32
2 x 1,5 Red/black 30 x 0,25 2,7 x 5,6 13,30 0,55 28,8 42
2 x 1,5 transp 84 x 0,15 2,7 x 5,6 13,30 0,55 28,8 42
2 x 1,5 transp 192 x 0,10 2,7 x 5,6 13,30 0,55 28,8 42
2 x 2,5 Red/black 50 x 0,25 3,6 x 7,4 7,98 0,53 48 61
2 x 2,5 transp 140 x 0,15 3,6 x 7,4 7,98 0,53 48 61
2 x 2,5 transp 320 x 0,10 3,6 x 7,4 7,98 0,53 48 61
2 x 4 Red/black 56 x 0,30 4,5 x 9,7 4,95 0,51 76,8 110
2 x 4 transp 224 x 0,15 4,5 x 9,7 4,95 0,51 76,8 110
2 x 4 transp 512 x 0,10 4,5 x 9,7 4,95 0,51 76,8 110
2 x 6 transp 192 x 0,20 6,1 x 12,5 3,30 0,50 115,2 141
2 x 6 transp 336 x 0,15 6,1 x 12,5 3,30 0,50 115,2 141
2 x 6 transp 768 x 0,10 6,1 x 12,5 3,30 0,50 115,2 141
2 x 10 transp 560 x 0,15 7 x 15 1,95 0,49 192 250
2 x 10 transp 1.280 x 0,10 7 x 15 1,95 0,49 192 250

1. All the cables are used for speaker ranges, home theater or audio system.
2. Used for connecting power amplifier and broadcasting systems.
3. Used for transmitting the audio signals amplified by the amplifier.
