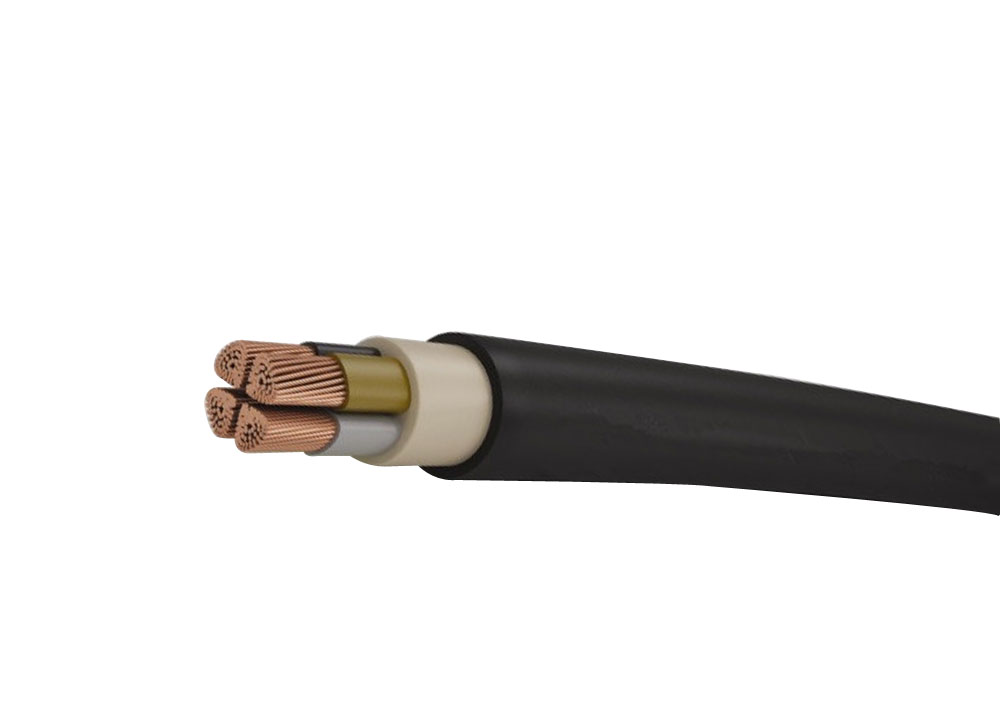

600-1000V CU XLPE Power Cable

  • Conductor:

    Bare Copper Conductor of Class 1/2 (Solid)

  • Insulation:

    XLPE Compound

  • Insulation Color:

    Red, Blue, Grey, Yellow/Green or as request

  • Sheath:

    PVC Compound

  • Sheath Color:

    Black

  • Test Voltage:

    3500 V

  • Standard:

    GB/T12706.2-2008

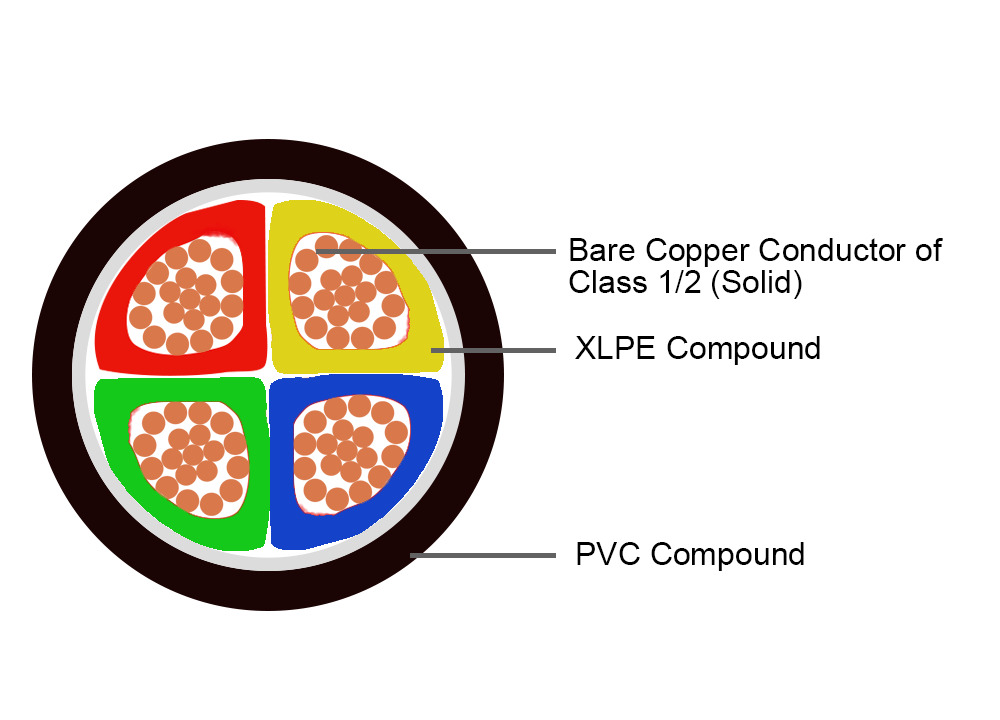

Description CU/XLPE/PVC POWER CABLE
Conductor: Bare Copper Conductor of Class 1/2 (Solid)
Insulation: XLPE Compound
Insulation Color Red, Blue, Grey, Yellow/Green or as request
Sheath PVC Compound
Sheath Color Black
Temperature Range: -20 -90℃
Nominal Voltage: 600/1000V
Test Voltage: 3500 V
Minimal Bending Radius: 15D for Single Core    12D for Multicore
Standard GB/T12706.2-2008
Cores x conductor cross-section Conductor construction External diameter Insulation thickness Sheath thickness Conductor resistance at 20 °C Short circuit current 1s Cu weight Cable weight
  nominal approx. nominal nominal max. nominal   prib.
N x mm² n x mm mm mm mm Ω/km kA kg/km kg/km
1 x 4 1 x 2,25 8 0,7 1,8 4,61 0,46 38,4 72
1 x 6 1 x 2,76 8,5 0,7 1,8 3,08 0,69 57,6 92
1 x 10 1 x 3,56 9,5 0,7 1,8 1,83 1,15 96 142
1 x 16 1 x 4,51 11,7 0,7 1,8 1,15 1,84 153,6 205
1 x 25 7 x 2,13 13 0,9 1,8 0,727 2,87 240 303
1 x 35 7 x 2,52 14 0,9 1,8 0,524 4,02 336 394
1 x 50 19 x 1,83 16 1 1,8 0,387 5,75 480 516
1 x 70 19 x 2,17 17 1,1 1,8 0,268 8,05 672 721
1 x 95 19 x 2,52 19 1,1 1,8 0,193 10,9 912 992
1 x 120 37 x 2,03 21 1,2 1,8 0,153 13,8 1152 1196
1 x 150 37 x 2,27 23,3 1,4 1,8 0,124 17,2 1440 1509
1 x 185 37 x 2,52 25,3 1,6 1,8 0,0991 21,3 1776 1850
1 x 240 61 x 2,24 28,3 1,7 1,8 0,0754 27,6 2304 2394
1 x 300 61 x 2,50 30,3 1,8 1,9 0,0601 34,5 2880 2964
1 x 400 61 x 2,89 34,7 2 2 0,047 41,2 3840 3838
1 x 500 61 x 3,23 38 2,2 2,1 0,0366 51,5 4800 4863
1 x 630 91 x 2,97 43 2,4 2,2 0,0283 64 6048 6285
2 x 1,5 1 x 1,38 9,5 0,7 1,8 12,1 0,173 28,8 126
2 x 2,5 1 x 1,78 10,6 0,7 1,8 7,41 0,288 48 157
2 x 4 1 x 2,25 11,5 0,7 1,8 4,61 0,46 76,8 200
2 x 6 1 x 2,76 12,5 0,7 1,8 3,08 0,69 115,2 253
2 x 10 1 x 3,56 14,1 0,7 1,8 1,83 1,15 192 395
2 x 16 1 x 4,51 15,9 0,7 1,8 1,15 1,84 307,2 558
2 x 25 7 x 2,13 20,3 0,9 1,8 0,727 2,87 480 811
2 x 35 7 x 2,52 22,2 0,9 1,8 0,524 4,02 672 1038
2 x 50 19/1.83 25 1 1,8 0,387 5,75 960
3 x 1,5 1 x 1,38 12,5 0,7 1,8 12,1 0,173 43,2 147
3 x 2,5 1 x 1,78 13 0,7 1,8 7,41 0,288 72 187
3 x 4 1 x 2,25 15 0,7 1,8 4,61 0,46 115,2 243
3 x 6 1 x 2,76 16 0,7 1,8 3,08 0,69 172,8 315
3 x 10 1 x 3,56 18 0,7 1,8 1,83 1,15 288 495
3 x 16 1 x 4,51 20 0,7 1,8 1,15 1,84 460,8 712
3 x 25 7 x 2,13 25 0,9 1,8 0,727 2,87 720 1038
3 x 35 7 x 2,52 23 0,9 1,8 0,524 4,02 1008 1342
3 x 50 19 x 1,83 26,3 1 1,8 0,387 5,75 1440 1749
3 x 70 19 x 2,17 30,7 1,1 2 0,268 8,05 2016 2451
3 x 95 19 x 2,52 34,3 1,1 2,1 0,193 10,9 2736 3368
3 x 120 37 x 2,03 38 1,2 2,2 0,153 13,8 3456 4061
3 x 150 37 x 2,27 42 1,4 2,3 0,124 17,2 4320 5167
3 x 185 37 x 2,52 48 1,6 2,5 0,0991 21,3 5328 6363
3 x 240 61 x 2,24 52 1,7 2,7 0,0754 27,6 6912 8211
3 x 25+16 7 x 2,13 26 0,9 1,8 0,727 2,87 873,6 1214
3 x 35+16 7 x 2,52 26,3 0,9 1,8 0,524 4,02 1161,6 1507
3 x 50+25 19 x 1,83 30,3 1 1,9 0,387 5,75 1680 2006
3 x 70+35 19 x 2,17 33,3 1,1 2 0,268 8,05 2352 2834
3 x 95+50 19 x 2,52 39,3 1,1 2,2 0,193 10,9 3216 3867
3 x 120+70 37 x 2,03 42,7 1,2 2,3 0,153 13,8 4128 4740
3 x 150+70 37 x 2,27 46,7 1,4 2,4 0,124 17,2 4992 5766
3 x 185+95 37 x 2,52 51,7 1,6 2,6 0,0991 21,3 6240 7258
3 x 240+120 61 x 2,24 58,7 1,7 2,8 0,0754 27,6 8064 9271
3 x 300+150 61 x 2,50 66 1,8 2,9 0,0601 34,5 10080 11471
4 x 1,5 1 x 1,38 13,3 0,7 1,8 12,1 0,173 57,6 173
4 x 2,5 1 x 1,78 14,3 0,7 1,8 7,41 0,288 96 224
4 x 4 1 x 2,25 16,3 0,7 1,8 4,61 0,46 153,6 292
4 x 6 1 x 2,76 17,3 0,7 1,8 3,08 0,69 230,4 382
4 x 10 1 x 3,56 19,3 0,7 1,8 1,83 1,15 384 612
4 x 16 1 x 4,51 22,3 0,7 1,8 1,15 1,84 614,4 889
4 x 25 7 x 2,13 27,3 0,9 1,8 0,727 2,87 960 1328
4 x 35 7 x 2,52 29,3 0,9 1,8 0,524 4,02 1344 1723
4 x 50 19 x 1,83 31,3 1 1,9 0,387 5,75 1920 2267
4 x 70 19 x 2,17 35,3 1,1 2,1 0,268 8,05 2688 3204
4 x 95 19 x 2,52 40,3 1,1 2,2 0,193 10,9 3648 4380
4 x 120 37 x 2,03 43,7 1,2 2,4 0,153 13,8 4608 5306
4 x 150 37 x 2,27 48,7 1,4 2,5 0,124 17,2 5760 6657
4 x 185 37 x 2,52 53,7 1,6 2,7 0,0991 21,3 7104 8281
4 x 240 61 x 2,24 63 1,7 2,9 0,0754 27,6 9216 10677
5 x 1,5 1 x 1,38 14 0,7 1,8 12,1 0,173 72 205
5 x 2,5 1 x 1,78 15 0,7 1,8 7,41 0,288 120 267
5 x 4 1 x 2,25 17 0,7 1,8 4,61 0,46 192 358
5 x 6 1 x 2,76 19 0,7 1,8 3,08 0,69 288 471
5 x 10 1 x 3,56 21 0,7 1,8 1,83 1,15 480 745
5 x 16 1 x 4,51 23 0,7 1,8 1,15 1,84 768 1066
5 x 25 7 x 2,13 29 0,9 1,8 0,727 2,87 1200 1592
5 x 35 7 x 2,52 38 0,9 1,8 0,524 4,02 1680 2072
5 x 50 19 x 1,83 43 1 1,8 0,387 5,75 2400 2752
7 x 1,5 1 x 1,38 13 0,7 1,8 12,1 0,173 100,8
12 x 1,5 1 x 1,38 20 0,7 1,8 12,1 0,173 172,8
7 x 2,5 1 x 1,78 18 0,7 1,8 7,41 0,288 168
12 x 2,5 1 x 1,78 23 0,7 1,8 7,41 0,288 288
24 x 2,5 1 x 1,78 31 0,7 1,8 7,41 0,288 576
The cable is suitable for use in rated AC voltage (U0/U) 0.6/1kV system transmitting and distributing circuit. With the metal armored layer, it is suitable for mains, sub main and sub circuits unenclosed, in conduit, buried direct or in underground ducts for buildings and industrial plants where mechanical damage may occur.Used in electric power plants, transformer stations, industrial plants, metropolitan networks and in other electric plants, same as for connection of signaling devices in industry, traffic and similar.
