• electrical cable, flexible power cable

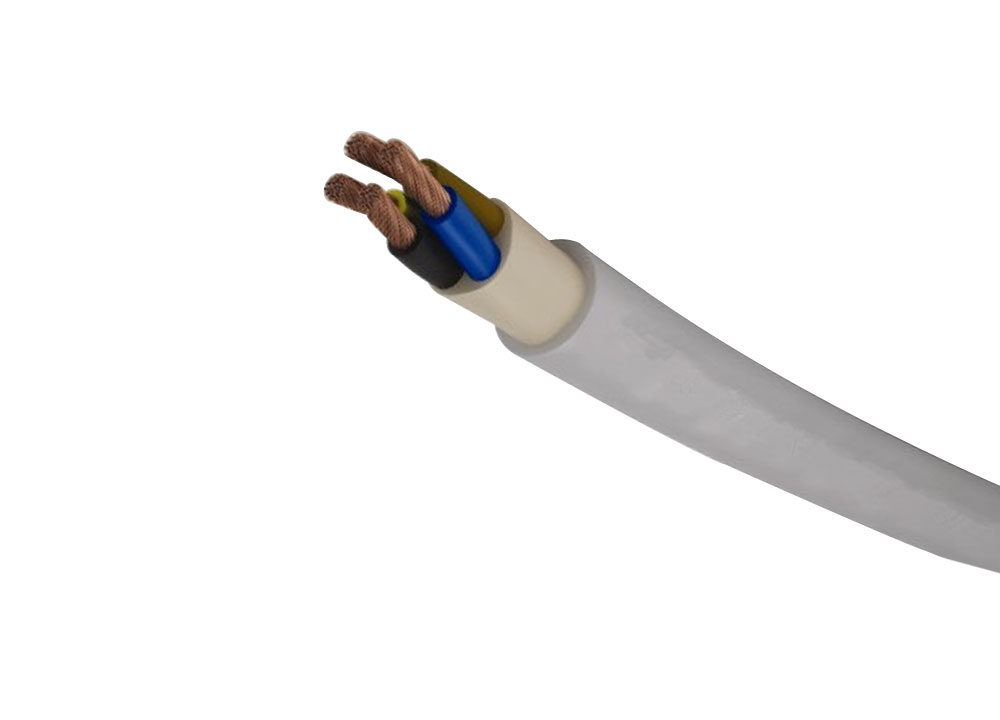

600-1000V Flexible Power Cable

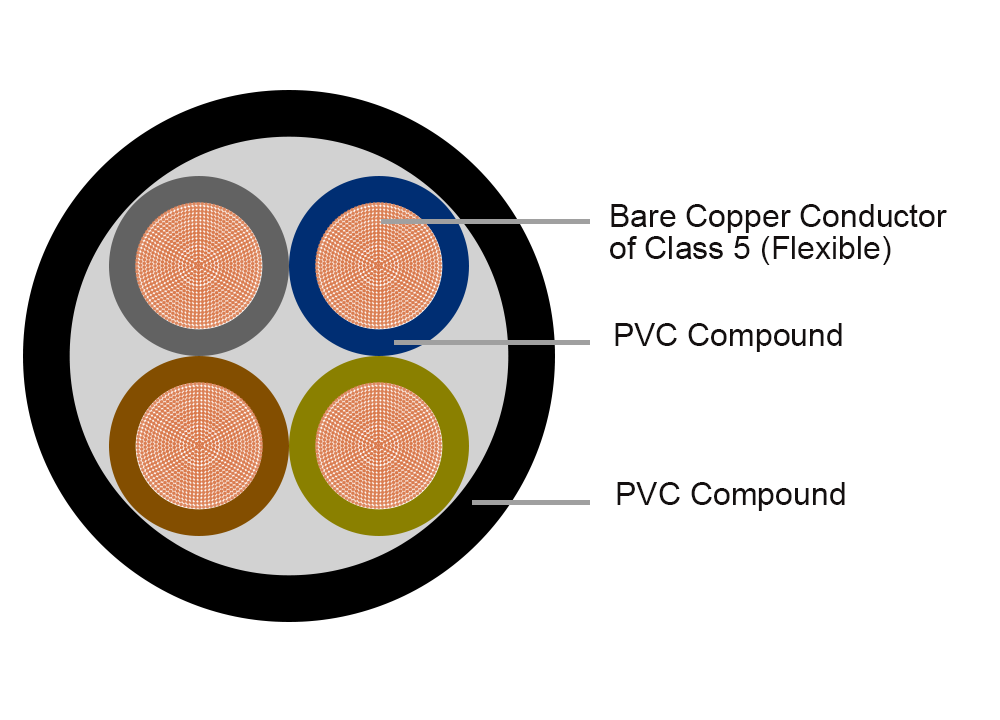

  • Conductor:

    Bare Copper Conductor of Class 5 (Flexible)

  • Insulation:

    PVC Compound

  • Insulation Color:

    Red, Blue, Grey, Yellow/Green or as request

  • Sheath:

    PVC Compound

  • Sheath Color:

    Black

  • Test Voltage:

    4000 V

  • Standard:

    GB/T12706.2-2008

Description 600-1000V Flexible Power Cable
Conductor: Bare Copper Conductor of Class 5 (Flexible)
Insulation: PVC Compound
Insulation Color Red, Blue, Grey, Yellow/Green or as request
Sheath PVC Compound
Sheath Color Black
Temperature Range: -20 -70℃
Nominal Voltage: 600/1000V
Test Voltage: 4000 V
Minimal Bending Radius: 4D
Standard GB/T12706.2-2008
Cross section Construction  External diameter Conductor diameter Insulation thickness Sheath thickness Conductor resistance at 20 °C Cu weight Cable weight
  nominal approx. nominal nominal nominal max.   prib.
N x mm² n x mm mm mm mm mm Ω/km kg/km kg/km
1 x 1,5 30 x 0,25 5,8 1,6 0,7 1,4 13,3 14,4 47
1 x 2,5 50 x 0,25 6,3 2,0 0,7 1,4 7,98 24 60
1 x 4 56 x 0,30 6,7 2,5 0,7 1,4 4,95 38,4 78
1 x 6 84 x 0,30 7,4 3,1 0,7 1,4 3,30 57,6 102
1 x 10 80 x 0,40 8,3 4,1 0,7 1,4 1,91 96 146
1 x 16 128 x 0,40 9,4 5,2 0,7 1,4 1,21 153,6 205
1 x 25 200 x 0,40 11,1 6,5 0,9 1,4 0,78 240 300
1 x 35 280 x 0,40 12,1 7,5 0,9 1,4 0,554 336 398
1 x 50 400 x 0,40 13,9 9,0 1,0 1,4 0,386 480 549
1 x 70 356 x 0,50 16,1 11,0 1,1 1,4 0,272 672 781
1 x 95 485 x 0,50 18,0 12,7 1,1 1,5 0,206 912 1010
1 x 120 614 x 0,50 19,0 13,7 1,2 1,5 0,161 1152 1262
1 x 150 765 x 0,50 22,3 16,0 1,4 1,6 0,129 1440 1600
1 x 185 944 x 0,50 23,6 17,4 1,6 1,6 0,106 1776 1893
1 x 240 1225 x 0,50 26,4 19,5 1,7 1,7 0,0801 2304 2429
1 x 300 1530 x 0,50 31,0 23,1 1,8 1,8 0,0641 2880 3174
1 x 400 2034 x 0,50 35,7 27,2 2,0 1,9 0,0486 3840 4136
2 x 1,5 30 x 0,25 9,6 1,6 0,7 1,8 13,3 28,8 131
2 x 2,5 50 x 0,25 10,6 2,0 0,7 1,8 7,98 48 170
2 x 4 56 x 0,30 11,4 2,5 0,7 1,8 4,95 76,8 214
2 x 6 84 x 0,30 12,9 3,1 0,7 1,8 3,30 115,2 283
2 x 10 80 x 0,40 14,6 4,1 0,7 1,8 1,91 192 407
2 x 16 128 x 0,40 16,8 5,2 0,7 1,8 1,21 307,2 572
2 x 25 200 x 0,40 20,3 6,5 0,9 1,8 0,78 480 730
2 x 35 280 x 0,40 22,3 7,5 0,9 1,8 0,554 672 840
2 x 50 400 x 0,40 27,5 9,0 1,0 1,8 0,386 960 1175
3 x 1,5 30 x 0,25 10,0 1,6 0,7 1,8 13,3 43,2 148
3 x 2,5 50 x 0,25 11,1 2,0 0,7 1,8 7,98 72 194
3 x 4 56 x 0,30 12,0 2,5 0,7 1,8 4,95 115,2 254
3 x 6 84 x 0,30 13,6 3,1 0,7 1,8 3,30 172,8 346
3 x 10 80 x 0,40 15,4 4,1 0,7 1,8 1,91 288 497
3 x 16 128 x 0,40 17,8 5,2 0,7 1,8 1,21 460,8 712
3 x 25 200 x 0,40 21,4 6,5 0,9 1,8 0,78 720 1062
3 x 35 280 x 0,40 25,1 7,5 0,9 1,8 0,554 1008 1492
3 x 50 400 x 0,40 27,6 9,0 1,0 1,8 0,386 1440 1970
3 x 70 356 x 0,50 32,6 11,0 1,1 1,9 0,272 2016 2856
3 x 95 485 x 0,50 38,7 12,7 1,1 2,0 0,206 2736 3905
3 x 120 614 x 0,50 41,1 13,7 1,2 2,1 0,161 3456 4474
3 x 150 765 x 0,50 46,0 16,0 1,4 2,3 0,129 4320 5400
3 x 35/25 280 x 0,40 25,1 7,5 0,9 1,8 0,554 1248 1641
3 x 50/25 400 x 0,40 29,6 9,0 1,0 1,8 0,386 1680 2252
3 x 70/35 356 x 0,50 34,5 11,0 1,1 1,9 0,272 2352 3222
3 x 95/50 485 x 0,50 38,9 12,7 1,1 2,1 0,206 3216 4195
3 x 120/70 614 x 0,50 42,0 13,7 1,2 2,2 0,161 4128 5307
3 x 150/95 765 x 0,50 49,0 16,0 1,4 2,4 0,129 5232 6869
4 x 1,5 30 x 0,25 11,4 1,6 0,7 1,8 13,3 57,6 178
4 x 2,5 50 x 0,25 12,0 2,0 0,7 1,8 7,98 96 231
4 x 4 56 x 0,30 13,0 2,5 0,7 1,8 4,95 153,6 308
4 x 6 84 x 0,30 14,6 3,1 0,7 1,8 3,30 230,4 418
4 x 10 80 x 0,40 16,8 4,1 0,7 1,8 1,91 384 618
4 x 16 128 x 0,40 19,4 5,2 0,7 1,8 1,21 614,4 886
4 x 25 200 x 0,40 23,6 6,5 0,9 1,8 0,78 960 1338
5 x 1,5 30 x 0,25 12,2 1,6 0,7 1,8 13,3 72 212
5 x 2,5 50 x 0,25 13,0 2,0 0,7 1,8 7,98 120 275
5 x 4 56 x 0,30 14,1 2,5 0,7 1,8 4,95 192 370
5 x 6 84 x 0,30 16,0 3,1 0,7 1,8 3,30 288 515
5 x 10 80 x 0,40 18,7 4,1 0,7 1,8 1,91 480 770
5 x 16 128 x 0,40 21,5 5,2 0,7 1,8 1,21 768 1102
5 x 25 200 x 0,40 26,1 6,5 0,9 1,8 0,78 1200 1658
5 x 35 280 x 0,40 29,6 7,5 0,9 1,8 0,554 1680 2269
5 x 50 400 x 0,40 34,5 9,0 1,0 2,0 0,386 2400 3042
Distribution and signal power cable for static application in ground, in water, within facilities, in cable canals, in conditions where the cable is not exposed either to systematic mechanical stress or heavier tensile strain. Used in industrial plants or household installations, where heavier current and thermal loads are expected (operating temperature of conductor up to 70℃), in conditions requiring higher flexibility and better resistance to combustion.
