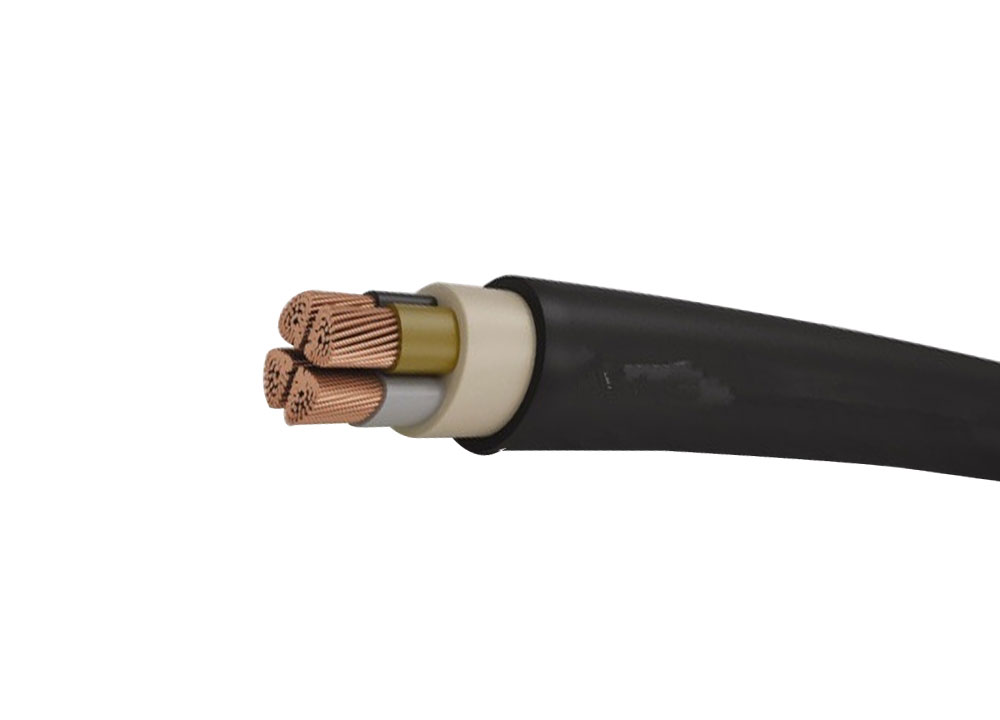

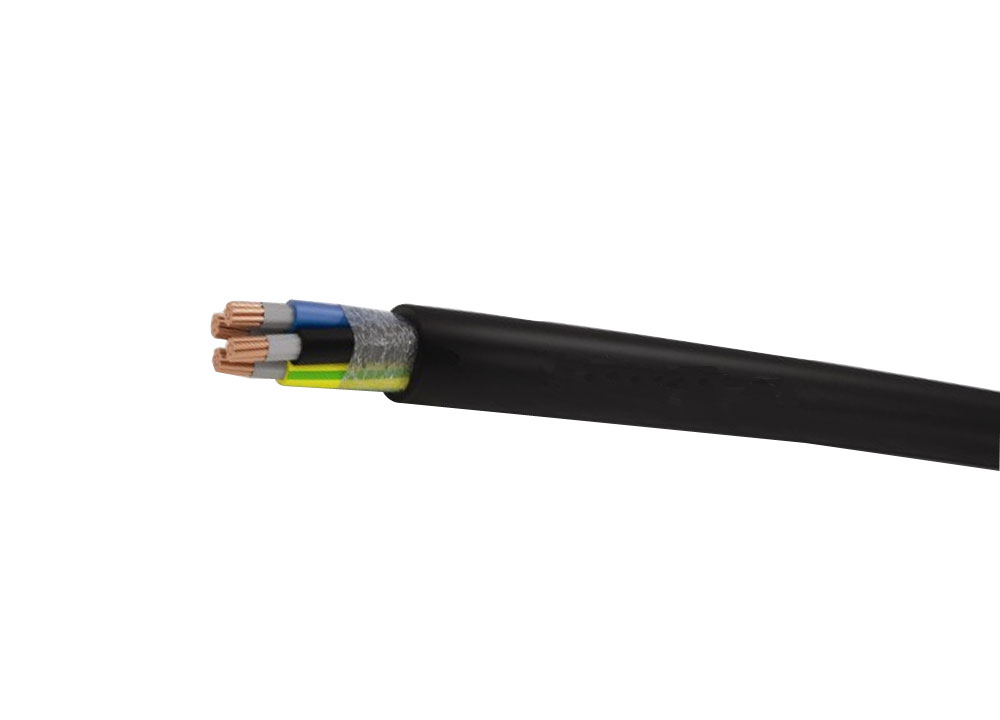

600-1000V PVC Insulated Cable

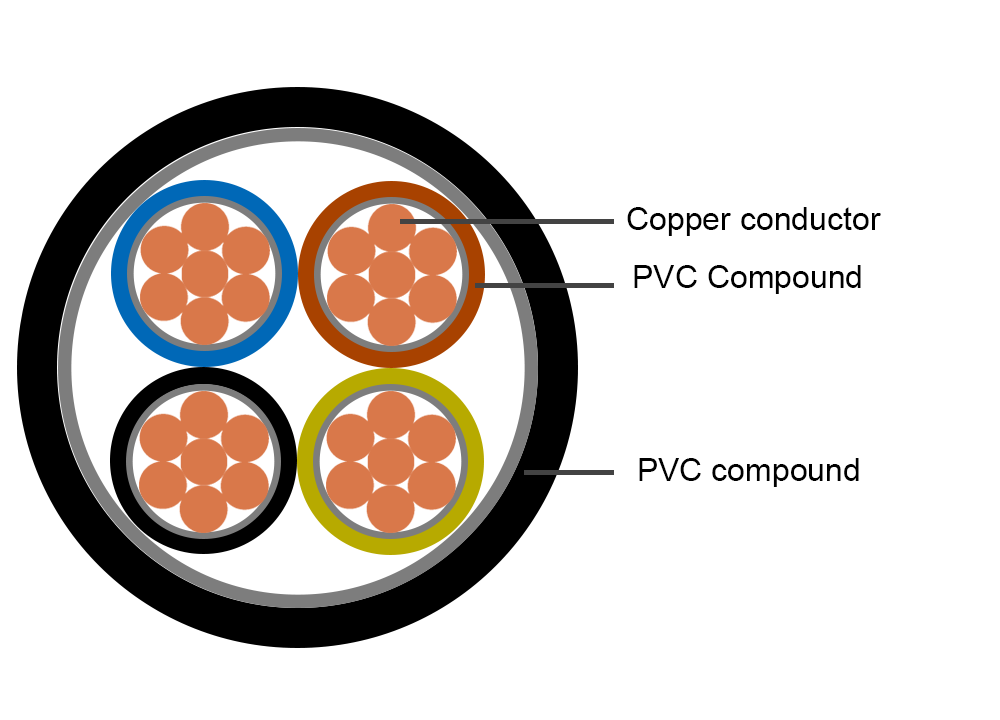

Conductor:
Cu, class 1 or 2 acc. to HRN HD 383 / IEC 60228 / DIN VDE 0295
Insulation:
PVC compound DIV-4 acc. to HRN HD 603.1
Filler:
extruded elastomer or plastomer compound or wrapped thermoplastic tapes
Sheath:
PVC compound DMV-5 acc. to HRN HD 603.1
Sheath colour:
Black
Test voltage:
4 kV

Send E-mail chat online

Description

Description	CU/PVC/PVC POWER CABLE
Conductor:	Bare Copper Conductor of Class 1/2 (Solid)
Insulation:	PVC Compound
Insulation Color	Red, Blue, Grey, Yellow/Green or as request
Sheath	PVC Compound
Sheath Color	Black
Temperature Range:	-20 -70℃
Nominal Voltage:	600/1000V
Test Voltage:	4000 V
Minimal Bending Radius:	15D for Single Core 12D for Multicore
Standard	GB/T12706.2-2008

Technical Data

Cores x conductor cross-section	Conductor construction	External diameter	Insulation thickness	Conductor resistance at 20 °C	Short circuit current 1s	Cu weight	Cable weight
	nominal	min-max.	nom.	max.	nom.		prib.
N x mm²	n x mm	mm	mm	Ω/km	kA	kg/km	kg/km
1 x 4	1 x 2,25	9,0 - 11,0	1,0	4,61	0,46	38,4	110
1 x 6	1 x 2,76	9,0 - 11,0	1,0	3,08	0,69	57,6	130
1 x 10	1 x 3,56	10,0 - 12,0	1,0	1,83	1,15	96	180
1 x 16	1 x 4,51	10,0 - 13,0	1,0	1,15	1,84	153,6	240
1 x 25	7 x 2,13	12,0 - 15,0	1,2	0,727	2,87	240	350
1 x 35	7 x 2,52	13,0 - 16,0	1,2	0,524	4,02	336	460
1 x 50	19 x 1,83	14,0 - 17,0	1,4	0,387	5,75	480	600
1 x 70	19 x 2,17	16,0 - 19,0	1,4	0,268	8,05	672	800
1 x 95	19 x 2,52	18,0 - 21,0	1,6	0,193	10,90	912	1100
1 x 120	37 x 2,03	19,0 - 22,0	1,6	0,153	13,80	1152	1350
1 x 150	37 x 2,27	21,0 - 25,0	1,8	0,124	17,20	1440	1650
1 x 185	37 x 2,52	23,0 - 27,0	2,0	0,0991	21,30	1776	2000
1 x 240	61 x 2,24	26,0 - 30,0	2,2	0,0754	27,60	2304	2600
1 x 300	61 x 2,50	28,0 - 32,0	2,4	0,0601	34,50	2880	3200
1 x 400	61 x 2,89	32,0 - 37,0	2,6	0,047	41,20	3840	4100
1 x 500	61 x 3,23	35,0 - 40,0	2,8	0,0366	51,50	4800	5200
1 x 630	91 x 2,97	41,0 - 45,0	2,8	0,0283	64,00	6048	6650
2 x 1,5	1 x 1,38	11,0 - 13,0	0,8	12,1	0,173	28,8	190
2 x 2,5	1 x 1,78	12,0 - 14,0	0,8	7,41	0,288	48	230
2 x 4	1 x 2,25	13,0 - 15,0	1,0	4,61	0,46	76,8	310
2 x 6	1 x 2,76	14,0 - 16,0	1,0	3,08	0,69	115,2	380
2 x 10	1 x 3,56	16,0 - 18,0	1,0	1,83	1,15	192	510
2 x 16	1 x 4,51	18,0 - 20,0	1,0	1,15	1,84	307,2	705
2 x 25	7 x 2,13	22,2	1,2	0,727	2,87	480	1010
2 x 35	7 x 2,52	24,4	1,2	0,524	4,02	672	1285
3 x 1,5	1 x 1,38	11,0 - 14,0	0,8	12,1	0,17	43,2	190
3 x 2,5	1 x 1,78	12,0 - 15,0	0,8	7,41	0,29	72	240
3 x 4	1 x 2,25	14,0 - 17,0	1,0	4,61	0,46	115,2	330
3 x 6	1 x 2,76	15,0 - 18,0	1,0	3,08	0,69	172,8	420
3 x 10	1 x 3,56	17,0 - 20,0	1,0	1,83	1,15	288	580
3 x 10	7 x 1,35	17,0 - 20,0	1,0	1,83	1,15	288	580
3 x 16	1 x 4,51	18,0 - 21,0	1,0	1,15	1,84	460,8	810
3 x 16	7 x 1,70	18,0 - 21,0	1,0	1,15	1,84	460,8	810
3 x 25	7 x 2,13	24,0 - 27,0	1,2	0,727	2,87	720	1300
3 x 35	7 x 2,52	22,0 - 25,0	1,2	0,524	4,02	1008	1400
3 x 50	19 x 1,83	25,0 - 29,0	1,4	0,387	5,75	1440	1800
3 x 70	19 x 2,17	29,0 - 34,0	1,4	0,268	8,05	2016	2400
3 x 95	19 x 2,52	33,0 - 37,0	1,6	0,193	10,90	2736	3300
3 x 120	37 x 2,03	35,0 - 40,0	1,6	0,153	13,80	3456	4000
3 x 150	37 x 2,27	39,0 - 44,0	1,8	0,124	17,20	4320	4900
3 x 185	37 x 2,52	45,0 - 50,0	2,0	0,0991	21,30	5328	6500
3 x 240	61 x 2,24	50,0 - 55,0	2,2	0,0754	27,60	6912	8300
3 x 25 + 16	7 x 2,13	25,0 - 31,0	1,2	0,727	2,87	873,6	1500
3 x 35 + 16	7 x 2,52	25,0 - 32,0	1,2	0,524	4,02	1161,6	1700
3 x 50 + 25	19 x 1,83	28,0 - 35,0	1,4	0,387	5,75	1680	2300
3 x 70 + 35	19 x 2,17	31,0 - 38,0	1,4	0,268	8,05	2352	2800
3 x 95 + 50	19 x 2,52	36,0 - 43,0	1,6	0,193	10,90	3216	3800
3 x 120 + 70	37 x 2,03	37,0 - 45,0	1,6	0,153	13,80	4128	4700
3 x 150 + 70	37 x 2,27	42,0 - 50,0	1,8	0,124	17,20	4992	5600
3 x 185 + 95	37 x 2,52	44,0 - 52,0	2,0	0,0991	21,30	6240	7400
3 x 240 + 120	61 x 2,24	46,0 - 54,0	2,0	0,0754	27,60	8064	9600
3 x 300 + 150	61 x 2,50	63,0 - 71,0	2,0	0,0601	34,50	10080	11200
4 x 4	1 x 2,25	15,0 - 19,0	1,0	4,61	0,46	153,6	400
4 x 6	1 x 2,76	16,0 - 20,0	1,0	3,08	0,69	230,4	510
4 x 10	1 x 3,56	18,0 - 22,0	1,0	1,83	1,15	384	720
4 x 10	7 x 1,35	18,0 - 22,0	1,0	1,83	1,15	384	720
4 x 16	1 x 4,51	21,0 - 25,0	1,0	1,15	1,84	614,4	1050
4 x 16	7 x 1,70	21,0 - 25,0	1,0	1,15	1,84	614,4	1050
4 x 25	7 x 2,13	25,0 - 32,0	1,2	0,727	2,87	960	1600
4 x 35	7 x 2,52	27,0 - 34,0	1,2	0,524	4,02	1344	1750
4 x 50	19 x 1,83	29,0 - 36,0	1,4	0,387	5,75	1920	2300
4 x 70	19 x 2,17	33,0 - 40,0	1,4	0,268	8,05	2688	3100
4 x 95	19 x 2,52	38,0 - 45,0	1,6	0,193	10,90	3648	4200
4 x 120	37 x 2,03	41,0 - 49,0	1,6	0,153	13,80	4608	5200
4 x 150	37 x 2,27	46,0 - 54,0	1,8	0,124	17,20	5760	6400
4 x 185	37 x 2,52	51,0 - 59,0	2,0	0,0991	21,30	7104	8050
4 x 240	61 x 2,24	57,0 - 65,0	2,2	0,0754	27,60	9216	11000
4 x 300	61 x 2,50	63,9	2,4	0,0601		11520	13245
5 x 1,5	1 x 1,38	13,0 - 16,0	0,8	12,1	0,17	72	270
5 x 2,5	1 x 1,78	14,0 - 17,0	0,8	7,41	0,29	120	350
5 x 4	1 x 2,25	15,0 - 18,0	1,0	4,61	0,46	192	480
5 x 6	1 x 2,76	18,0 - 21,0	1,0	3,08	0,69	288	610
5 x 10	1 x 3,56	19,0 - 22,0	1,0	1,83	1,15	480	880
5 x 10	7 x 1,35	19,0 - 22,0	1,0	1,83	1,15	480	880
5 x 16	1 x 4,51	22,0 - 25,0	1,0	1,15	1,84	768	1250
5 x 16	7 x 1,70	22,0 - 25,0	1,0	1,15	1,84	768	1250
5 x 25	7 x 2,13	27,0 - 33,0	1,2	0,727	2,87	1200	1950
5 x 35	7 x 2,52	33,0 - 40,0	1,2	0,524	4,02	1680	2400
5 x 50	19 x 1,83	39,0 - 45,0	1,2	0,387	5,75	2400	3500
5 x 70	19 x 2,17	41,0 - 47,0	1,4	0,268	8,05	3360	4450
5 x 95	19 x 2,52	46,0 - 52,0	1,4	0,193	10,90	4560	6134
5 x 120	37 x 2,03	51,0 - 57,0	1,6	0,153	13,80	5760	7483
7 x 1,5	1 x 1,38	14,1-17	0,8	12,1	0,17	100,8	300
10 x 1,5	1 x 1,38	17,2-21	0,8	12,1	0,17	144	360
12 x 1,5	1 x 1,38	17,7-22	0,8	12,1	0,17	172,8	400
14 x 1,5	1 x 1,38	18,5-23	0,8	12,1	0,17	201,6	450
16 x 1,5	1 x 1,38	19,4-24	0,8	12,1	0,17	230,4	500
19 x 1,5	1 x 1,38	20,3-25	0,8	12,1	0,17	273,6	560
21 x 1,5	1 x 1,38	20,9-25	0,8	12,1	0,17	302,4	620
24 x 1,5	1 x 1,38	22,9-28	0,8	12,1	0,46	345,6	700
30 x 1,5	1 x 1,38	24,3-29	0,8	12,1	0,46	432	810
40 x 1,5	1 x 1,38	27,1-33	0,8	12,1	0,46	576	1050
52 x 1,5	1 x 1,38	32	0,8	12,1	0,17	748,8	1400
61 x 1,5	1 x 1,38	34	0,8	12,1		878,4	1650
7 x 2,5	1 x 1,78	15,9-18	0,8	7,41	0,29	168	420
10 x 2,5	1 x 1,78	19,6-22	0,8	7,41	0,29	240	500
12 x 2,5	1 x 1,78	20,2-23	0,8	7,41	0,29	288	560
14 x 2,5	1 x 1,78	21-24	0,8	7,41	0,29	336	630
16 x 2,5	1 x 1,78	22-25	0,8	7,41	0,29	384	710
19 x 2,5	1 x 1,78	23-26	0,8	7,41	0,29	456	830
21 x 2,5	1 x 1,78	24,1-27	0,8	7,41	0,29	504	910
24 x 2,5	1 x 1,78	26,9-30	0,8	7,41	0,69	576	1050
30 x 2,5	1 x 1,78	28-32	0,8	7,41	0,69	720	1250
40 x 2,5	1 x 1,78	31-36	0,8	7,41	0,69	960	1650
52 x 2,5	1 x 1,78	35-36,2	0,8	7,41	0,29	1248	2150
7 x 4	1 x 2,25	18-21	1,0	4,61	0,46	268,8	630
10 x 4	1 x 2,25	22	1,0	4,61	0,46	384	830
12 x 4	1 x 2,25	22-25	1,0	4,61	0,46	460,8	965
14 x 4	1 x 2,25	25	1,0	4,61	0,46	537,6	1000
16 x 4	1 x 2,25	26	1,0	4,61	0,46	614,4	1245
19 x 4	1 x 2,25	27	1,0	4,61	0,46	729,6	1420
7 x 6	1 x 2,76	20-23	1,0	3,08	0,69	403,2	840
10 x 6	1 x 2,76	24	1,0	3,08	0,69	576	1065
12 x 6	1 x 2,76	25	1,0	3,08	0,69	691,2	1235
14 x 6	1 x 2,76	26	1,0	3,08	0,69	806,4	1405
16 x 6	1 x 2,76	28	1,0	3,08	0,69	921,6	1580
19 x 6	1 x 2,76	29	1,0	3,08	0,69	1094,4	1810
7 x 10	1 x 3,56	23	1,0	1,83	1,15	672	1150

Application

Used for indoor & outdoor laying,The Cable can bear a certain laying traction,but can't bear the mechanical force from outide.Single core cable can't be allowed to lay in the magnetic pipe . The Cable is used for fixed laying in the rated voltage (U0/U)0.6/1KV,3.6/6KV & below for power transmission.
